Módulo de Pigtailed de 2 de los canales de Acess ABS de la red CWDM Mux Demux

2 Channels Acess Network CWDM Mux Demux ABS Pigtailed Module
2 Channels Acess Network CWDM Mux Demux ABS Pigtailed Module

Ampliación de imagen :  Módulo de Pigtailed de 2 de los canales de Acess ABS de la red CWDM Mux Demux

Datos del producto:
Lugar de origen: China
Nombre de la marca: GEZHI or OEM
Certificación: CE/FCC/RoHS/TUV/UL
Número de modelo: Módulo de GZ-2CH CWDM
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: Get Latest Price
Detalles de empaquetado: 1pcs en una espuma con la caja de papel
Tiempo de entrega: días 2~7working
Capacidad de la fuente: 80000Channel por mes
Descripción detallada del producto
Nombre de producto: Divisor de CWDM Número de canal: 2 canales
Longitud de onda: 1270~1610nm disponible Conector: LC/SC/FC/ST (PC o APC)
Tipo de la fibra: A una cara Longitud de la fibra: Red de Acess
Alta luz:

Multiplexor de división de longitud de onda gruesa

,

Multiplexor CWDM

Módulo de Pigtailed de 2 de los canales de Acess ABS de la red CWDM Mux Demux



GEZHI Photonics CWDM (división gruesa que multiplexa) MUX/DEMUX (multiplexor/demultiplexor) de la onda es una solución flexible, barata que permite la extensión de la capacidad existente de la fibra. Longitudes de onda de la ayuda ITU-T G694.2 CWDM de los módulos de GEZHI Photonics CWDM MUX/DEMUX entre 1270 nanómetro a 1610 nanómetro en 20 incrementos del nanómetro.



Aceptan cualquier tarifa de datos y cualquier protocolo en cualquier puerto hasta 10 Gpbs, también 40 Gbps y 100 Gbps. El CWDM MUX y DEMUX sobre fibra simple es capaz de subir a 18 señales ópticas en una sola fibra y apoya una amplia gama de arquitecturas, extendiéndose de vínculos de punto a punto escalables a dos anillos protegidos fibra. Ofrecemos una cartera completa del módulo de CWDM Mux Demux sobre fibra dual o la fibra a una cara, con los tipos del paquete de casete plástico del módulo del ABS, de 19" caja aumentable del estante o de LGX mercado-estándar que empaqueta, los canales de encargo de la longitud de onda está disponible.



Detalles del artículo:

  • 2 mux de los canales CWDM
  • El puerto de COM es a una cara
  • Módulo pigtailed ABS
  • Se equipa de los puertos de la configuración como el monitor, puerto expreso según la opción del cliente (véase las opciones)
  • El panel de delante se equipa de los adaptadores según la opción del cliente (véase las opciones)
  • Voz pasiva, ninguna energía eléctrica requerida. (MTBF CA 500 años)
  • Pérdida de inserción baja
  • Simple instalar, no requiere ninguna configuración o mantenimiento
  • Instalación industrial del ISO 9001



Especificación:



Parámetro Canal 4 Canal 8 Canal 16
Mux Demux Mux Demux Mux Demux
Longitud de onda del canal (nanómetro) 1270~1610
Exactitud de centro de la longitud de onda (nanómetro) ±0.5
Espaciamiento de canal (nanómetro) 20
Banda útil de canal (ancho de banda de @-0.5dB (nanómetro) >13
Pérdida de inserción (DB) ≤1.6 ≤2.5 ≤4.5
Uniformidad del canal (DB) ≤0.6 ≤1.0 ≤1.5
Ondulación del canal (DB) 0,3
Aislamiento (DB) Adyacente N/A >30 N/A >30 N/A >30
No adyacente N/A >40 N/A >40 N/A >40
Sensibilidad de temperatura de la pérdida del Inertion (dB/℃) <0>
Desplazamiento de la temperatura de la longitud de onda (nm/℃) <0>
Pérdida dependiente de la polarización (DB) <0>
Dispersión del modo de la polarización <0>
Directividad (DB) >50
Pérdida de vuelta (DB) >45
Manejo de la potencia máximo (mW) 300
Temperatura de Opterating (℃) -5~+75
Temperatura de almacenamiento (℃) -40~85
Dimensión del paquete (milímetros) L100 x W80 x H10 L140 x W115 x H18

La especificación puede cambiar sin previo aviso.

Arriba la especificación está para el dispositivo sin el conector.



Información el ordenar

CWDM XX X XX X X XX
  Número de canales

Confi

- guration

1r canal Tipo de la fibra Longitud de la fibra Conector de In/Out



Canal 04=4

Canal 08=8

Canal 16=16

Canal 18=18

Canal N de N=



M=Mux

D=Demux

O=OADM



27=1270nm

......

47=1470nm

49=1490nm

......

61=1610nm

SS=special



fibra 1=Bare

tubo flojo 2=900um

3=2mmCable

4=3mmCable



el 1=1m

los 2=2m

S=Specify



0=None

1=FC/APC

2=FC/PC

3=SC/APC

4=SC/PC

5=O

6=LC

S=Specify



GEZHI Photonics proporciona una cartera completa de CWDM Mux Demux y óptico añada las unidades del multiplexor del descenso (OADM) para adaptarse a todos los usos por ejemplo: Gigabit y Ethernet 10G, SDH/SONET, cajero automático, ESCON, canal de la fibra, FTTx y CATV. Y proporcionamos configuraciones portuarias opcionales por ejemplo: Puerto expreso del puerto, del puerto del monitor, de la banda útil 1310nm y puerto 1550nm para estos multiplexores según la opción del cliente.

Front Panel Details
8 canales CWDM Mux, unidireccional a una cara, 1 RU Rack Mount, sola fibra


Un puerto común:

  • Conectores del LC, del SC, del ST y de FC disponibles.

Puerto de estándar de B 1310nm:

  • Permite una señal de la herencia 1310nm de pasar. Es decir, puede llevar la óptica de LR, la óptica etc. de LX.
  • Conectores del LC, del SC, del ST y de FC disponibles.

Puerto de estándar de C 1550nm:

  • Permite una señal de la herencia 1550nm de pasar. Es decir, puede llevar la óptica del ER, la óptica del ZR, la óptica de LX, la óptica etc. de ZX.
  • Conectores del LC, del SC, del ST y de FC disponibles.

Puerto de D Mux/Demux para las longitudes de onda específicas:

  • Conectores del LC, del SC, del ST y de FC disponibles.
  • Obediente con el estándar del ITU G.657A1 como defecto.

Puerto expreso de E:

  • Permite la conexión en cascada de dos módulos de CWDM mux/demux, doblando la capacidad de canal en el vínculo común de la fibra.
  • El aislamiento del canal es 15dB como defecto, 16dB ~40dB disponible a petición.
  • Conectores del LC, del SC, del ST y de FC disponibles.

Puerto del monitor de F:

  • Conecta el equipo de la medida/de supervisión, tal como metros de poder o analizadores de red, con las salidas del módulo.
  • Cuando la supervisión acabada, desconecta los instrumentos y la red se deja imperturbada.
  • Conectores del LC, del SC, del ST y de FC disponibles.
  • El porcentaje del golpecito es el 5% como defecto, el 1%, el 2%, el 3%, o el 10% disponible a petición.
NOTA:

La disposición real depende del tipo elegido del conector así como de otros factores. Sin embargo, el esquema principal permanece el sameWe para proporcionar configuraciones portuarias opcionales por ejemplo: Puerto expreso del puerto, del puerto del monitor, de la banda útil 1310nm y puerto 1550nm para estos multiplexores según la opción del cliente, al usar con 1310nm la herencia SDH/SONET, longitudes de onda de CWDM 1270, 1290, 1310, 1330 y 1350nm no debe ser utilizado. Al usar con 1550nm la herencia SDN/SONET, longitudes de onda de CWDM 1510, 1530, 1550, 1570 y 1590nm no debe ser utilizado.

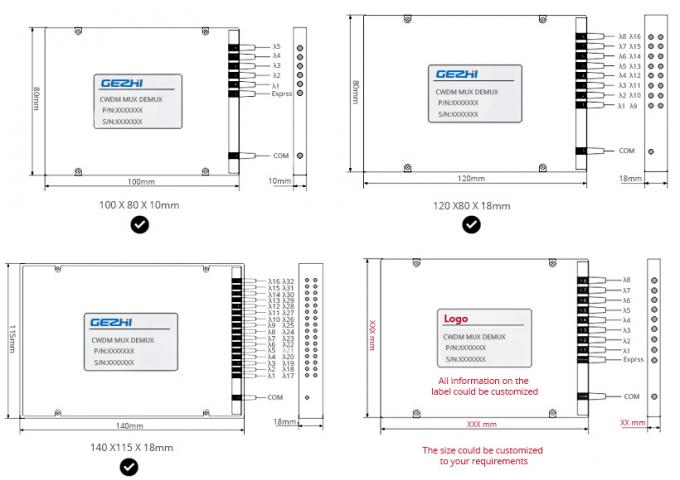

Detalles mecánicos para contener
8 canales, CWDM Mux y Demux, transmisión a una cara de BIDI, módulo de Pigtailed del ABS
