No-enganche mecánico unimodal del interruptor óptico 2x4 del interruptor fibroóptico dual 1x2

Dual 1x2 Fiberoptic Switch Singlemode Mechanical 2x4 Optical Switch Non-Latching

Ampliación de imagen : No-enganche mecánico unimodal del interruptor óptico 2x4 del interruptor fibroóptico dual 1x2

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	GEZHI or OEM
Certificación:	CE/FCC/RoHS/TUV/UL
Número de modelo:	Interruptor óptico GZ-D1x2

Pago y Envío Términos:

Cantidad de orden mínima:	1
Precio:	Get Latest Price
Detalles de empaquetado:	2pcs en una espuma con la caja de papel
Tiempo de entrega:	días 2~7working
Capacidad de la fuente:	60000pcs por mes

Contacto

Descripción detallada del producto

Nombre de producto:	Interruptor óptico D1x2	Longitud de onda:	1310/1550nm
Canal:	2x2	Controle el tipo:	Enganche o No-enganche
Conector:	LC/SC/FC/ST (PC o APC)	Uso:	Transferencia de la red
Alta luz:	conmutador de fibra óptica , interruptor de fibra óptica

No-enganche mecánico unimodal del interruptor óptico 2x4 del interruptor fibroóptico dual 1x2

El interruptor bidireccional Opto-mecánico de la fibra óptica de GEZHI D1x2 conecta los canales ópticos reorientando 2 señales ópticas entrantes en 4 fibras de la salida.

Ofertas de GEZHI Photonics la mayoría de los interruptores Opto-mecánicos asequibles de la fibra óptica del alto rendimiento. Nuestros interruptores mecánicos de la fibra óptica son internos probado antes del envío para garantizar que llegarán en condiciones físicas y de trabajo perfectas. Las configuraciones incluyen actualmente las configuraciones de 1x1, de 1x2, de 1x4, de 1x8, de 2x2, de 2x2A, de 2x2B, y de 2x2BA así como duales de 2x2 y duales de puente 2x2 para el solo modo o las fibras con varios modos de funcionamiento. Para más información sobre los interruptores Opto-mecánicos de la fibra óptica, por favor e-correo electrónico sales@gezhiphotonics.com.

Características

Pérdida de inserción baja
Gama de longitud de onda ancha
Interferencia baja
Alta estabilidad, alta confiabilidad
De epoxy-libre en la trayectoria óptica
Enganche y No-enganche

Usos

Metropolitan Area Network
R&D en laboratorio
Monitor de sistema
OADM configurable
Prueba componente
Sensor de la fibra

Especificaciones

Parámetros	Con varios modos de funcionamiento	Unimodal	Unidad
Gama de longitud de onda	650 ~ 1310	1260 ~ 1670	nanómetro
Longitud de onda de prueba	650/780/850/980/1064/1310	1310/1490/1550/1625/1650	nanómetro
Pérdida de inserción	Tipo: 0,6, máximo: 1,0	Tipo: 0,5, máximo: 0,8	DB
Pérdida de vuelta	≥ 30	≥ 50	DB
Interferencia	≥ 35	≥ 55	DB
PDL	≤ 0,05		DB
WDL	≤ 0,25		DB
TDL	≤ 0,25		DB
Repetibilidad	≤ ±0.02		DB
Fuente de alimentación	3,0 o 5,0		v
Curso de la vida	≥ 107		Ciclo
Tiempo del interruptor	≤ 8		ms
Poder de la transmisión	≤ 500		mW
Temperatura de la operación	-40 ~ +85		℃
Temperatura de almacenamiento	-40 ~ +85		℃
Peso	16		g
Dimensión	(L) 27,0 el arreglo para requisitos particulares 12,6 del × del × (W) (H) 8,0 (± 0.2m m) está disponible.		milímetro

Nota:
1. Todos los parámetros están para el dispositivo sin los conectores.
las especificaciones 2.Special se pueden modificar para requisitos particulares según requisitos de cliente.

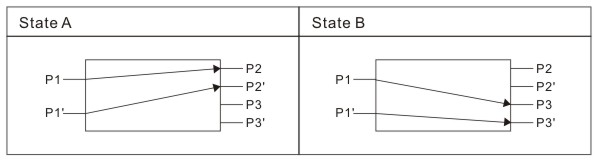

Ruta óptica

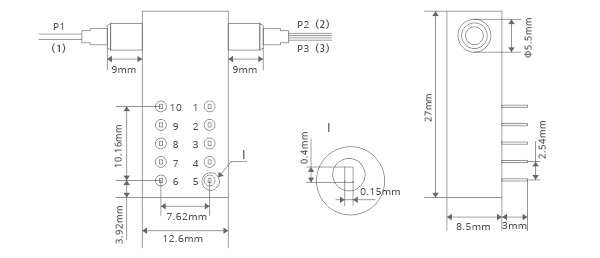

Dimensiones mecánicas (unidad: milímetro)

Requisitos de conducción eléctricos

Trayectoria óptica		Impulsión eléctrica				Situación del sensor
D1×2		1	5	6	10	3-4,7-8	2-3,8-9
Enganche	P1---P2,1-2	N/A	N/A	Tierra	+5V	ABIERTO	CIERRE
Enganche	P1---P3,1-3	+5V	Tierra	N/A	N/A	CIERRE	ABIERTO
Enganche no-	P1---P2,1-2	N/A	N/A	N/A	N/A	ABIERTO	CIERRE
Enganche no-	P1---P3,1-3	+5V	N/A	N/A	Tierra	CIERRE	ABIERTO

Diagrama funcional

Especificación	Voltaje	Actual	Resistor
enganche 5V	4.5~5.5	36~44mA	125Ω
No-enganche 5V	4.5~5.5	26~32mA	175Ω
enganche 3V	2.7~3.3	54~66mA	50Ω
No-enganche 3V	2.7~3.3	39~47mA	70Ω

Información de la orden: FSW-D1x2-A-B-C-D-E-F-G

Información de la orden

Modo	Longitud de onda	Tipo del voltaje	Modelo de control	Tipo de la fibra	Diámetro de la fibra	Longitud de la fibra	Conector
S=SM M=MM	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others	3=3V 5=5V	L=Latching Enganche de N=Non-	5=50/125 6=62.5/125 9=9/125 X=Others	25=250um 90=900um 20=2.0m m 30=3.0m m X=Others	el 1=1m los 2=1.5m X=Others	0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC

Más informaciones satisfacen entran en contacto con con GEZHI Photonics en sales@gezhiphotonics.com
