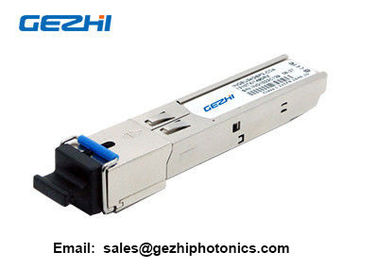

El transmisor-receptor de GPON OLT SFP Uplink 2.5G/el enlace descendente 1.25G, clase C+, SC/UPC

El transmisor-receptor de GPON OLT SFP Uplink 2.5G/el enlace descendente 1.25G, clase C+, SC/UPC

Características de producto:

• Sub-ensamble parcial óptico bidireccional de la sola fibra integrada
• 1310nm receptor del Explosión-modo APD/TIA y 1490nm
• Transmisor continuo del laser de DFB (con el WDM)
• Paquete metálico de SFP
• -40 a 85 Oc que actúa temperatura ambiente
• Interfaz óptico del solo receptáculo del SC obediente
• Caliente-enchufable
• +3.3V escogen la fuente de alimentación
• Bajo consumo de energía
• Ayuna el tiempo de corrección con inmunidad a las corrientes largas de CID
• Función sofocada tiempo del guardia
• Supervisión óptica numerada del poder del modo de explosión
• Interfaz compatible de entrada y de la salida de datos de LVPECL
• Control de reset del receptor de LVTTL
• El receptor de LVTTL explosión-poder-detecta la indicación
• Estándar de seguridad del ojo del laser de la clase 1
• Características excelentes de la EMI y del EMC
• Functio de la protección del ESD
• RoHs obediente

Usos:

El transmisor-receptor óptico para las redes ópticas pasivas Gigabit-capaces (GPON) clasifica el lado de B+ OLT

Estándares:

Clase B+ de ITU-T G.984.2
Pequeño factor de forma transmisor-receptor enchufable (de SFP) acuerdo 5 de julio de 2000 MultiSource

Descripción:

El transmisor-receptor de GEZHI GPON OLT se diseña para la transmisión óptica pasiva Gigabit-capaz de la red (GPON). El módulo incorpora el transmisor del continuo-modo de 1490nm DFB y 1310nm el receptor del explosión-modo APD.

La sección del transmisor utiliza un alto laser del efficience 1490nm DFB y un conductor integrado del laser que desigened para ser inferior safty del ojo class-1 cualquier sola falta. El conductor del laser incluye APC y las funciones de la remuneración de temperatura, que se utilizan para guardar el poder óptico del lanzamiento y la temperatura excesiva constante del ratio de la extinción y envejecer.

La sección del receptor utiliza un preamplificador integrado del modo del detector y de explosión de APD montado junta. Para proveer de tiempo rápidamente de corrección inmunidad a las corrientes largas de los dígitos idénticos consecutivos (CID), el receptor requiere una señal de reset proporcionada por el medios regulador del acceso (MAC). El receptor tiene función rápida del SD, el tiempo de levantamiento está sobre 5ns, cuando llegó la señal de reset, la señal del SD será dado vuelta al punto bajo, y el ruido en el tiempo del guardia será sofocado.

El receptor incluye la función de supervisión óptica numerada del poder del modo de explosión, que conversa ninguno de un poder óptico recibido de la ONU directamente en digital, con una entrada de disparador del sistema. Cuando el borde de levantamiento del disparador detectado, el procesador de DDM comienza una conversión de poder óptica de la explosión, el resultado digital está disponible vía interfaz de DDM después de tiempo óptico de la conversión de poder de la explosión. La anchura de pulso de disparador debe ser más que tiempo de ocupación óptico estallado de conversión de poder.

Un acoplador integrado del WDM puede distinguir la luz de la salida del nanómetro de la luz de la entrada 1310nm a partir de 1490.

El paquete metálico garantiza las características excelentes de la EMI y del EMC, que cumplen totalmente con estándares relevantes internacionales.
