Nombre: | Interruptor de atajo óptico | Longitud de onda: | 1310&1550nm |
---|---|---|---|
Cable: | 900um sueltan el tubo | Longitud: | 0.5meter |
Conector: | LC/UPC | Voltaje: | 5V o 3V |
Alta luz: | transmisor-receptor de la fibra óptica del sfp,módulos del transmisor-receptor del sfp |
interruptor de atajo óptico con./desc. 1x1
El interruptor de atajo óptico con./desc. de GEZHI 1x1 conecta los canales ópticos reorientando una señal óptica entrante en una fibra seleccionada de la salida.
Este interruptor de atajo óptico con./desc. 1x1 apoyar toda la longitud de onda en 1260nm~1650nm o 850nm con varios modos de funcionamiento, ofrece confiabilidad ultraalta, pérdida de inserción baja, velocidad rápidamente que cambia así como funcionamiento bidireccional. El interruptor de atajo óptico con./desc. 1x1 es ampliamente utilizado para la red, protección, protección del transmisor y del receptor, sistema de prueba de la red y las instrumentaciones ópticos.
Características |
Usos |
|
|
Especificación del interruptor de atajo óptico con./desc. 1x1
Parámetros | GZ-FSW-1×1 | ||
Gama de longitud de onda | nanómetro | 850±40/1300±40 | 1260~1650 |
Avelength de funcionamiento | nanómetro | 850/1300 | 1310/1490/1550/1625/1650 |
Pérdida de inserción | DB | Tipo: 0,5 máximo: 0,8 | Tipo: 0,4 máximo: 0,6 |
Pérdida de vuelta | DB | MM≥30 SM≥50 | |
Interferencia | DB | MM≥35 SM≥55 | |
PDL | DB | ≤0.05 | |
WDL | DB | ≤0.25 | |
TDL | DB | ≤0.25 | |
Repetibilidad | DB | ≤±0.02 | |
Fuente de alimentación | v | 3,0 o 5,0 | |
Curso de la vida | épocas | ≥107 | |
Tiempo del interruptor | ms | ≤8 | |
Poder de la transmisión | mW | ≤500 | |
Temperatura de funcionamiento | ℃ | -20~+70 | |
Temperatura de almacenamiento | ℃ | -40~+85 | |
Peso | g | 16 | |
Dimensión | milímetro | (L) 12.0× (H) 8,2 el arreglo para requisitos particulares 27.0× (W) está disponible. |

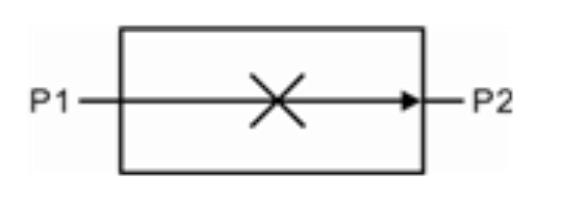

Ruta óptica del interruptor de atajo óptico con./desc. 1x1
Situación A | Situación B |
Pernos del interruptor de atajo óptico con./desc. 1x1
Tipo | Estado | Ruta óptica | Impulsión eléctrica | Sensor de la situación | ||||||
1×1 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | ||
Enganche | Cierre ligero | -- | -- | Tierra | V+ | Cierre | Ábrase | Ábrase | Cierre | |
B | P1-P2 | V+ | Tierra | -- | -- | Ábrase | Cierre | Cierre | Ábrase | |
No-enganche | Cierre ligero | -- | -- | -- | -- | Cierre | Ábrase | Ábrase | Cierre | |
B | P1-P2 | V+ | -- | -- | Tierra | Ábrase | Cierre | Cierre | Ábrase |
Información de la orden del interruptor de atajo óptico con./desc. 1x1
GZ-FSW-1x1-X-XX-X-X-X-XX-X-XX
X | XX | X | X | X | XX | X | XX |
Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0m m 30=3.0m m X=Others |
el 1=1m los 2=1.5m X=Others |
0=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
