2x2 interruptores ópticos a dos caras de puente SM

Ampliación de imagen : 2x2 interruptores ópticos a dos caras de puente SM

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	GEZHI or OEM
Certificación:	CE/RoHS/ISO9001
Número de modelo:	GZ-FSW-D2x2B

Pago y Envío Términos:

Cantidad de orden mínima:	1pcs
Precio:	Get Latest Price
Detalles de empaquetado:	Caja plástica
Tiempo de entrega:	5-10 días del trabajo
Condiciones de pago:	T/T, Paypal, Western Union
Capacidad de la fuente:	50,000pcs

Contacto

Descripción detallada del producto

Nombre de producto:	Interruptores ópticos del SM	Longitud de onda:	SM 1260~1650nm
Tipo:	No-enganche	Cable:	900um sueltan el tubo
Longitud:	1,0 metros	Conector:	LC/UPC
Alta luz:	transceptores ópticos SFP , transmisor-receptor de la fibra óptica del sfp

2x2 interruptores ópticos a dos caras de puente SM

El duplex 2x2 de GEZHI puentea los interruptores ópticos del SM es una ruta óptica del estado óptico de los componentes 2.

Características

Altamente estable y confiable
De epoxy-libre en la trayectoria óptica
Solo modo u opcional con varios modos de funcionamiento
Enganche y No-enganche a prueba de averías
Diseño compacto, tamaño miniatura
Tiempo que cambia corto
Distorsiones ópticas del BI-directionalLow
Charla cruzada baja, pérdida de inserción baja
Gama de longitud de onda de funcionamiento ancha
paquete del Costura-sello

Usos

Integración del módulo y de sistema
Metropolitan Area Network
Protección y restauración de la red
Instrumentación, prueba, y medida
Transferencia de la red
R&D en laboratorio
Sensor de la fibra
Bloqueo del canal
Supervisión de sistema
Bloqueo del canal

Especificación

Parámetros		GZ-D2×2B
Gama de longitud de onda	nanómetro	850±40/1300±40	1260~1650
Avelength de funcionamiento	nanómetro	850/1300	1310/1490/1550/1625/1650
Pérdida de inserción	DB	Tipo: 1,0 máximo: 1,5	Tipo: 1,0 máximo: 1,5
Pérdida de vuelta	DB	MM≥30 SM≥50
Interferencia	DB	MM≥35 SM≥55
PDL	DB	≤0.05
WDL	DB	≤0.25
TDL	DB	≤0.25
Repetibilidad	DB	≤±0.02
Fuente de alimentación	v	3,0 o 5,0
Curso de la vida	épocas	≥107
Tiempo del interruptor	ms	≤8
Poder de la transmisión	mW	≤500
Temperatura de funcionamiento	℃	-20~+70
Temperatura de almacenamiento	℃	-40~+85
Peso	g	16
Dimensión	milímetro	(L) 12.0× (H) 8,2 el arreglo para requisitos particulares 27.0× (W) está disponible.

Ruta óptica

Situación una	Situación dos

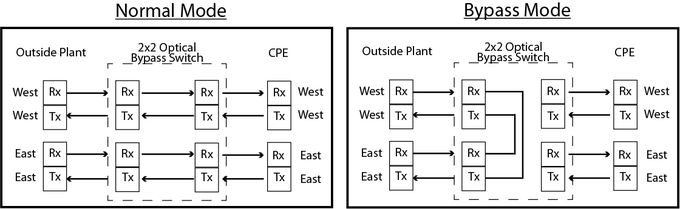

Apllication

Interruptor fibroÃ³ptico mecÃ¡nico 4x4 del modo multi dual 2x2 (que traba o no que traba)

Pernos

Tipo	Estado	Definición del Pin	Poder				Seguimiento
D2x2B			1	5	6	10	2-3	3-4	7-8	8-9
No-enganche		P1-P3 P1'-P3	--	--	--	--	Cierre	Ábrase	Ábrase	Cierre
No-enganche	B	P1-P4, P2-P3 P1'-P4, P2'-P3	V+	--	--	Tierra	Ábrase	Cierre	Cierre	Ábrase
Enganche		P1-P3 P1'-P3	--	--	Tierra	V+	Cierre	Ábrase	Ábrase	Cierre
Enganche	B	P1-P4, P2-P3	V+	Tierra	--	--	Ábrase	Cierre	Cierre	Ábrase

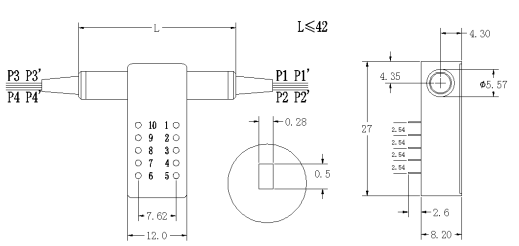

Dimensión

Interruptor fibroÃ³ptico mecÃ¡nico 4x4 del modo multi dual 2x2 (que traba o no que traba)

Información de la orden

Modo	Longitud de onda	Tipo del voltaje	Modelo de control	Tipo de la fibra	Diámetro de la fibra	Longitud de la fibra	Conector
S=SM M=MM	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others	3=3V 5=5V	L=Latching Enganche de N=Non-	5=50/125 6=62.5/125 9=9/125 X=Others	25=250um 90=900um 20=2.0m m 30=3.0m m X=Others	el 1=1m los 2=1.5m X=Others	0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC
