1x1 interruptores ópticos mecánicos micro 850nm o 1260~1650nm OADM configurable

interruptor óptico 1x1

1x1 interruptores ópticos mecánicos micro 850nm o 1260~1650nm OADM configurable.

El interruptor óptico mecánico del 1x1 de los photonics de Gezhi conecta los canales ópticos reorientando una señal óptica entrante en una fibra seleccionada de la salida.

el interruptor óptico mecánico 1x1 apoyar toda la longitud de onda en 1260nm~1650nm, ofrece confiabilidad ultraalta, pérdida de inserción baja, velocidad rápidamente que cambia así como funcionamiento bidireccional. Los interruptores ópticos son ampliamente utilizados para la red, protección, protección del transmisor y del receptor, sistema de prueba de la red y las instrumentaciones ópticos.

Características:

Pérdida de inserción baja del ♦

Gama de longitud de onda ancha del ♦

Interferencia baja del ♦

Alta estabilidad del ♦, alta confiabilidad

♦ De epoxy-libre en la trayectoria óptica

♦ que traba y No-que traba

Usos:

Bloqueo del canal del ♦

El ♦ configurable añade/descenso

Supervisión de sistema del ♦

Instrumentación del ♦

Especificación:

Pernos:

Tipo	Estado	Ruta óptica	Impulsión eléctrica				Sensor de la situación
1×1			Pin 1	Pin 5	Pin 6	Pin 10	Pin 2-3	Pin 3-4	Pin 7-8	Pin 8-9
Enganche		Cierre ligero	--	--	Tierra	V+	Cierre	Ábrase	Ábrase	Cierre
	B	P1-P2	V+	Tierra	--	--	Ábrase	Cierre	Cierre	Ábrase
No-enganche		Cierre ligero	--	--	--	--	Cierre	Ábrase	Ábrase	Cierre
	B	P1-P2	V+	--	--	Tierra	Ábrase	Cierre	Cierre	Ábrase

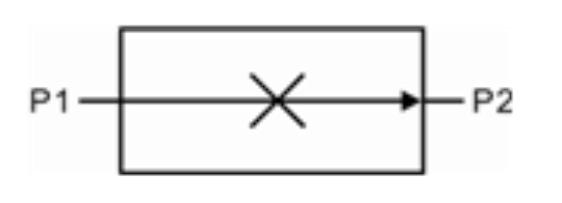

Ruta óptica:

Situación A	Situación B



Información el ordenar:

Modo	Longitud de onda	Tipo del voltaje	Modelo de control	Tipo de la fibra	Diámetro de la fibra	Longitud de la fibra	Conector
S=SM M=MM	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others	3=3V 5=5V	L=Latching Enganche de N=Non-	5=50/125 6=62.5/125 9=9/125 X=Others	25=250um 90=900um 20=2.0m m 30=3.0m m X=Others	el 1=1m los 2=1.5m X=Others	0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC





Ofertas de GEZHI Photonics la mayoría de los interruptores Opto-mecánicos asequibles de la fibra óptica del alto rendimiento. Nuestros interruptores mecánicos de la fibra óptica son internos probado antes del envío para garantizar que llegarán en condiciones físicas y de trabajo perfectas. Las configuraciones incluyen actualmente las configuraciones de 1x1, de 1x2, de 1x4, de 1x8, de 2x2, de 2x2A, de 2x2B, y de 2x2BA así como duales de 2x2 y duales de puente 2x2 para el solo modo o las fibras con varios modos de funcionamiento. Para más información sobre los interruptores Opto-mecánicos de la fibra óptica, por favor e-correo electrónico shirley@gezhiphotonics.com
